GNS3 설치하기

아래 GNS3 사이트에서 vm 이미지 다운로드하기

https://www.gns3.com/software/download-vm

https://www.gns3.com/software/download-vm

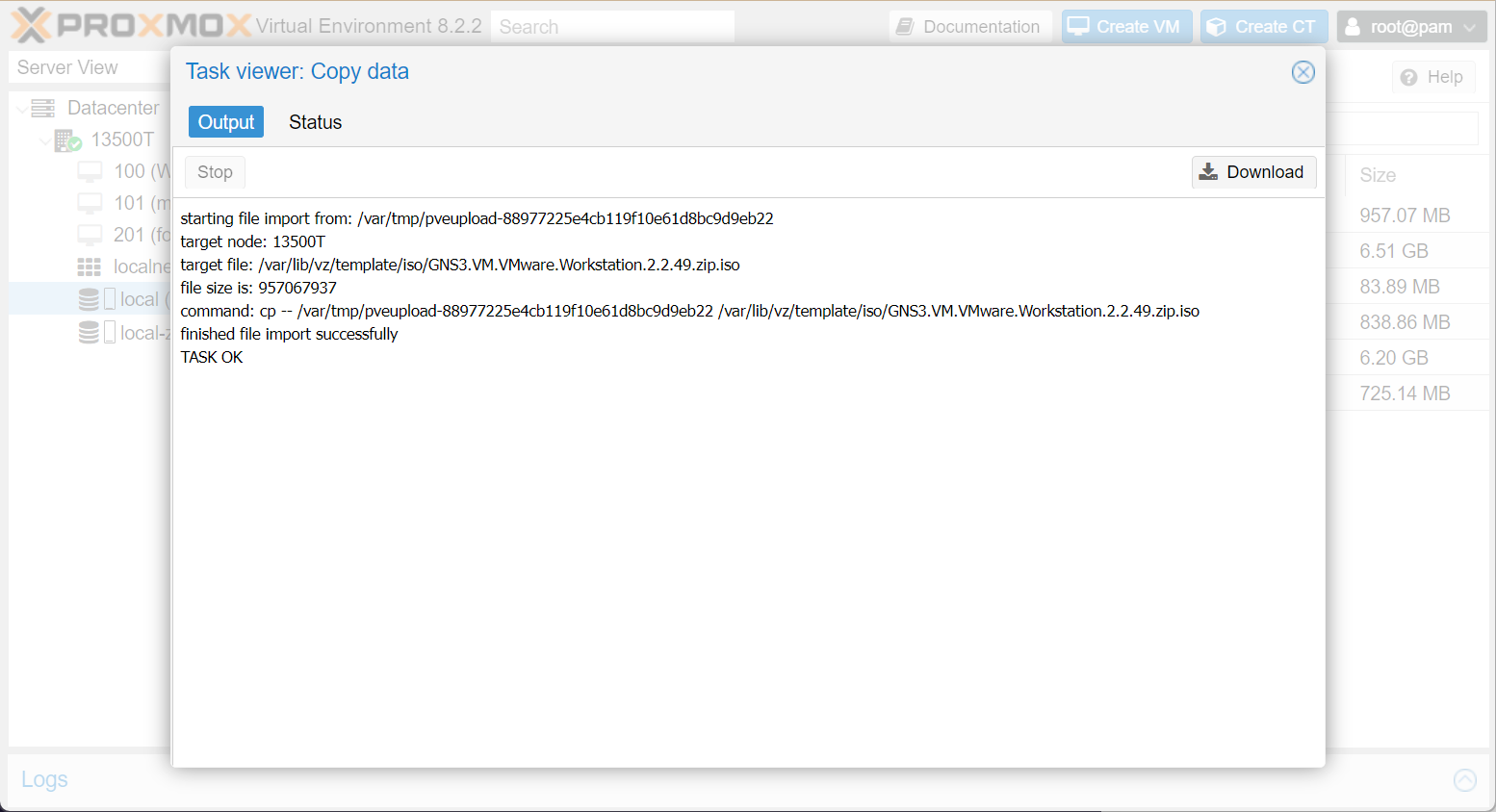

다운로드 받은 파일은 proxmox 서버에 업로드가 필요합니다.

확장자를 iso로 올려주신 후 파일을 proxmox 서버에 올려주시면 됩니다. (편법)



파일 업로드 후 아래 명령어로 파일 압축 해제 및 파일명 변경을 합니다.

(파일에 쉼표가 있어서 인식이 어려울 수 있어서 변경 해주는 것이 좋습니다.)

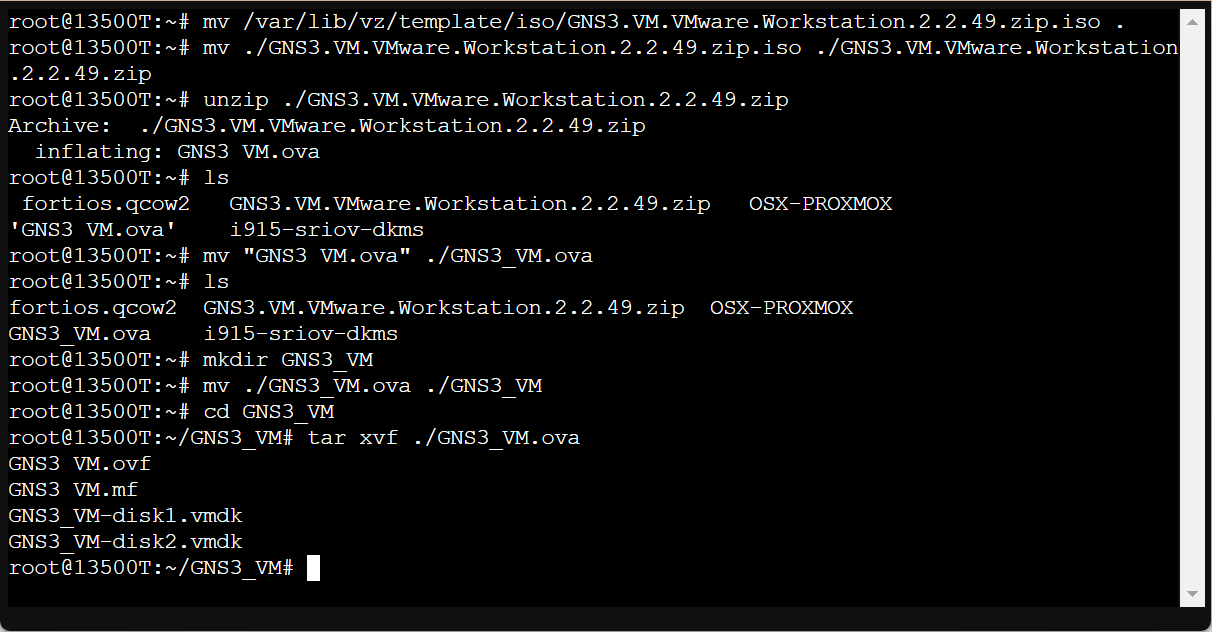

이후 폴더를 만들어 해당 파일을 복사한 후, tar 압축을 풀어줍니다.

root@13500T:~# mv /var/lib/vz/template/iso/GNS3.VM.VMware.Workstation.2.2.49.zip.iso .
root@13500T:~# mv ./GNS3.VM.VMware.Workstation.2.2.49.zip.iso ./GNS3.VM.VMware.Workstation.2.2.49.zip
root@13500T:~# unzip ./GNS3.VM.VMware.Workstation.2.2.49.zip
Archive:  ./GNS3.VM.VMware.Workstation.2.2.49.zip
  inflating: GNS3 VM.ova
root@13500T:~# ls
 fortios.qcow2   GNS3.VM.VMware.Workstation.2.2.49.zip   OSX-PROXMOX
'GNS3 VM.ova'    i915-sriov-dkms
root@13500T:~# mv "GNS3 VM.ova" ./GNS3_VM.ova
root@13500T:~# ls
fortios.qcow2  GNS3.VM.VMware.Workstation.2.2.49.zip  OSX-PROXMOX
GNS3_VM.ova    i915-sriov-dkms
root@13500T:~# mkdir GNS3_VM
root@13500T:~# mv ./GNS3_VM.ova ./GNS3_VM
root@13500T:~# cd GNS3_VM
root@13500T:~/GNS3_VM# tar xvf ./GNS3_VM.ova
GNS3 VM.ovf
GNS3 VM.mf
GNS3_VM-disk1.vmdk
GNS3_VM-disk2.vmdk
root@13500T:~/GNS3_VM#

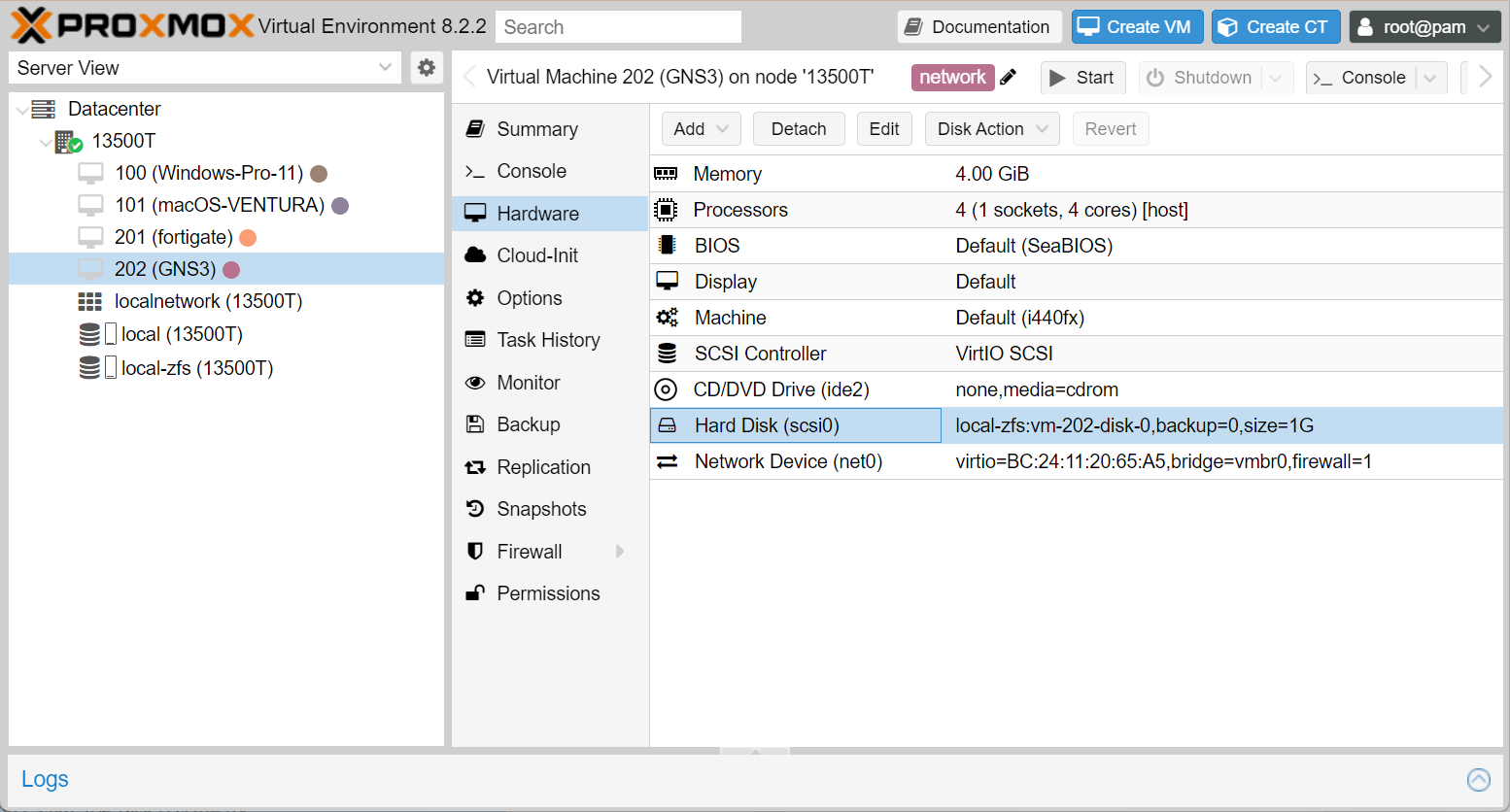

이후 vm을 하나 생성해줍니다. 아래는 제가 생성한 vm입니다.

vm 생성시 디스크 용량은 1GB로 하셔도 됩니다. (생성 후 삭제할 디스크 입니다.)

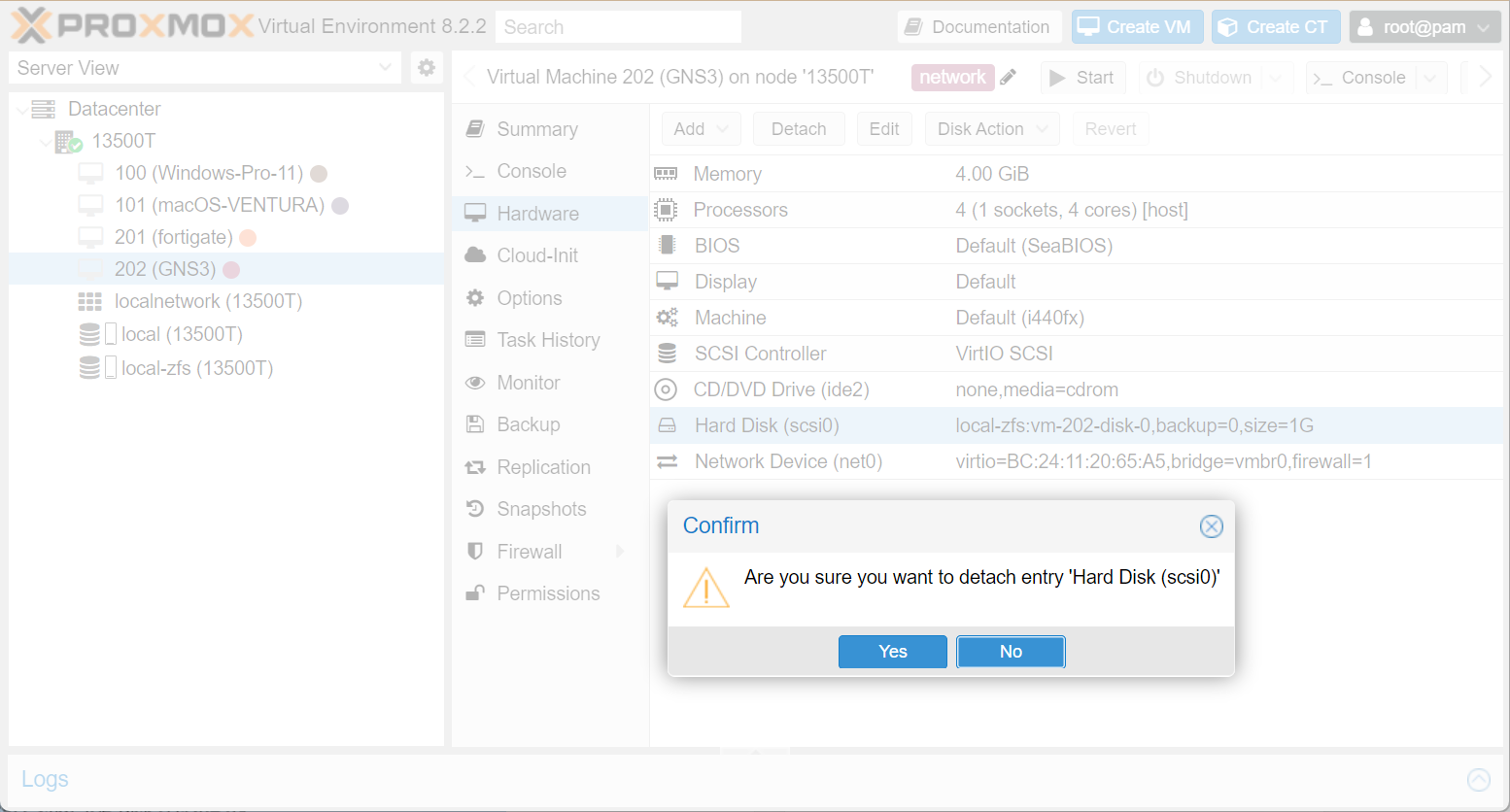

vm 생성 후 바로 디스크 삭제하시면 됩니다.

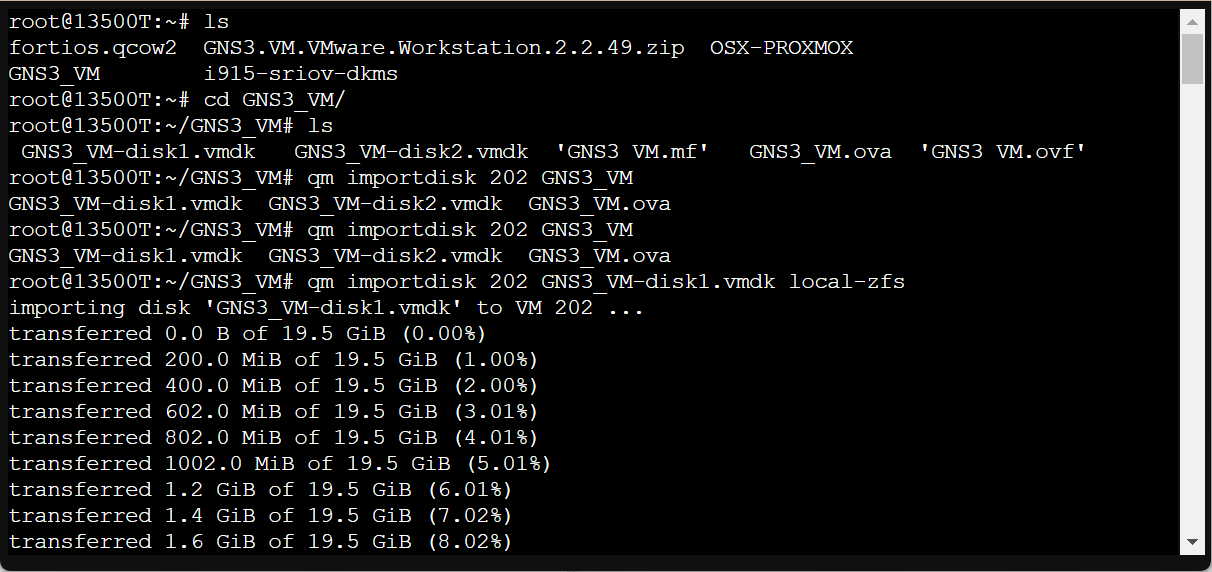

이후에 vm 생성 후 아래 명령어를 통해 디스크를 추가해주세요.

root@13500T:~# ls
fortios.qcow2  GNS3.VM.VMware.Workstation.2.2.49.zip  OSX-PROXMOX
GNS3_VM        i915-sriov-dkms
root@13500T:~# cd GNS3_VM/
root@13500T:~/GNS3_VM# ls
 GNS3_VM-disk1.vmdk   GNS3_VM-disk2.vmdk  'GNS3 VM.mf'   GNS3_VM.ova  'GNS3 VM.ovf'
root@13500T:~/GNS3_VM# qm importdisk 202 GNS3_VM
GNS3_VM-disk1.vmdk  GNS3_VM-disk2.vmdk  GNS3_VM.ova
root@13500T:~/GNS3_VM# qm importdisk 202 GNS3_VM
GNS3_VM-disk1.vmdk  GNS3_VM-disk2.vmdk  GNS3_VM.ova
root@13500T:~/GNS3_VM# qm importdisk 202 GNS3_VM-disk1.vmdk local-zfs
importing disk 'GNS3_VM-disk1.vmdk' to VM 202 ...
transferred 0.0 B of 19.5 GiB (0.00%)
transferred 200.0 MiB of 19.5 GiB (1.00%)
Successfully imported disk as 'unused1:local-zfs:vm-202-disk-1'
root@13500T:~/GNS3_VM# qm importdisk 202 GNS3_VM-disk2.vmdk local-zfs
importing disk 'GNS3_VM-disk2.vmdk' to VM 202 ...
transferred 0.0 B of 488.3 GiB (0.00%)
transferred 5.7 GiB of 488.3 GiB (1.17%)
transferred 488.3 GiB of 488.3 GiB (100.00%)
Successfully imported disk as 'unused2:local-zfs:vm-202-disk-2'
root@13500T:~/GNS3_VM#

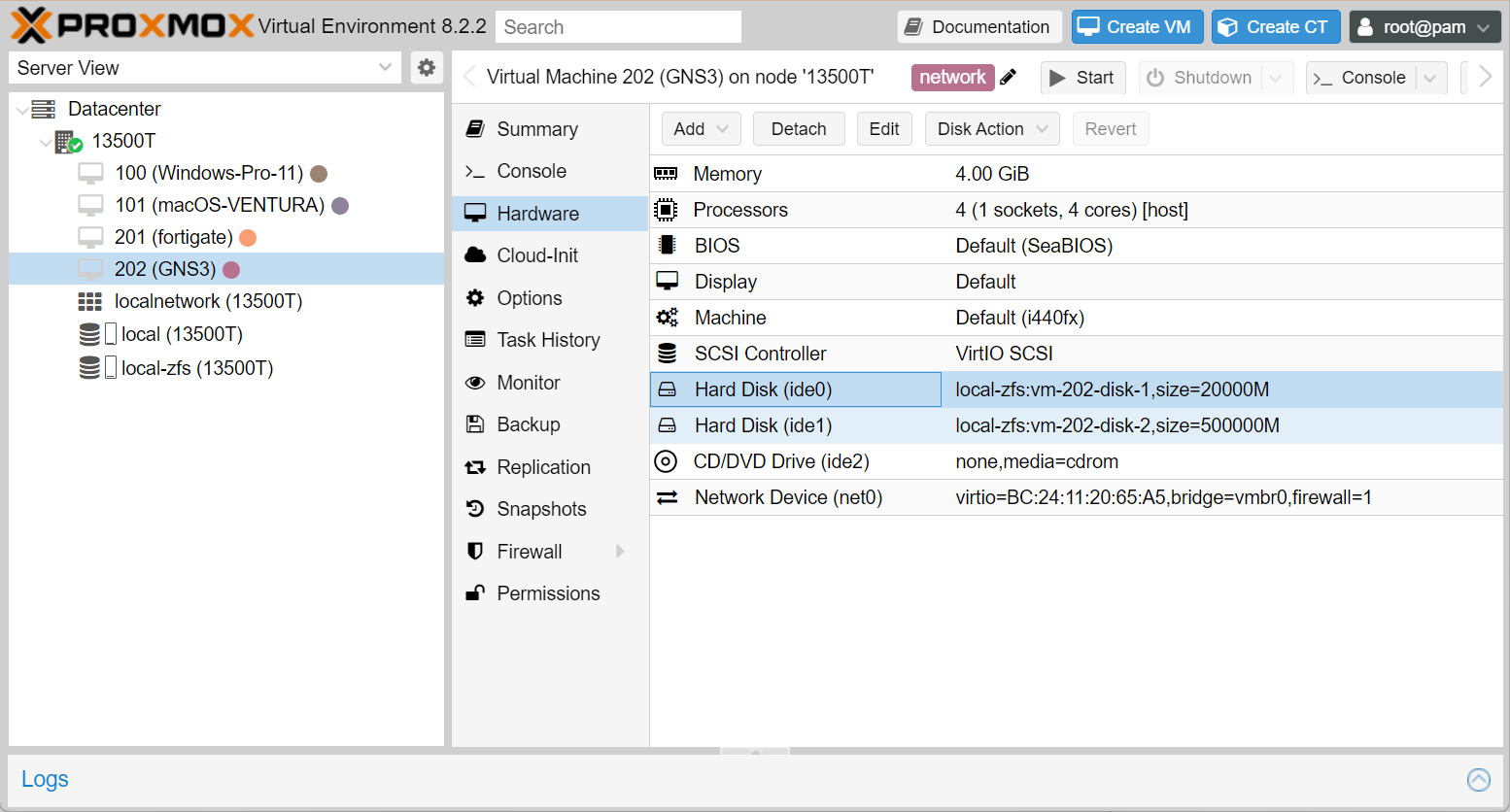

이후 디스크의 방식을 SCSI에서 IDE로 변경해 줍니다.

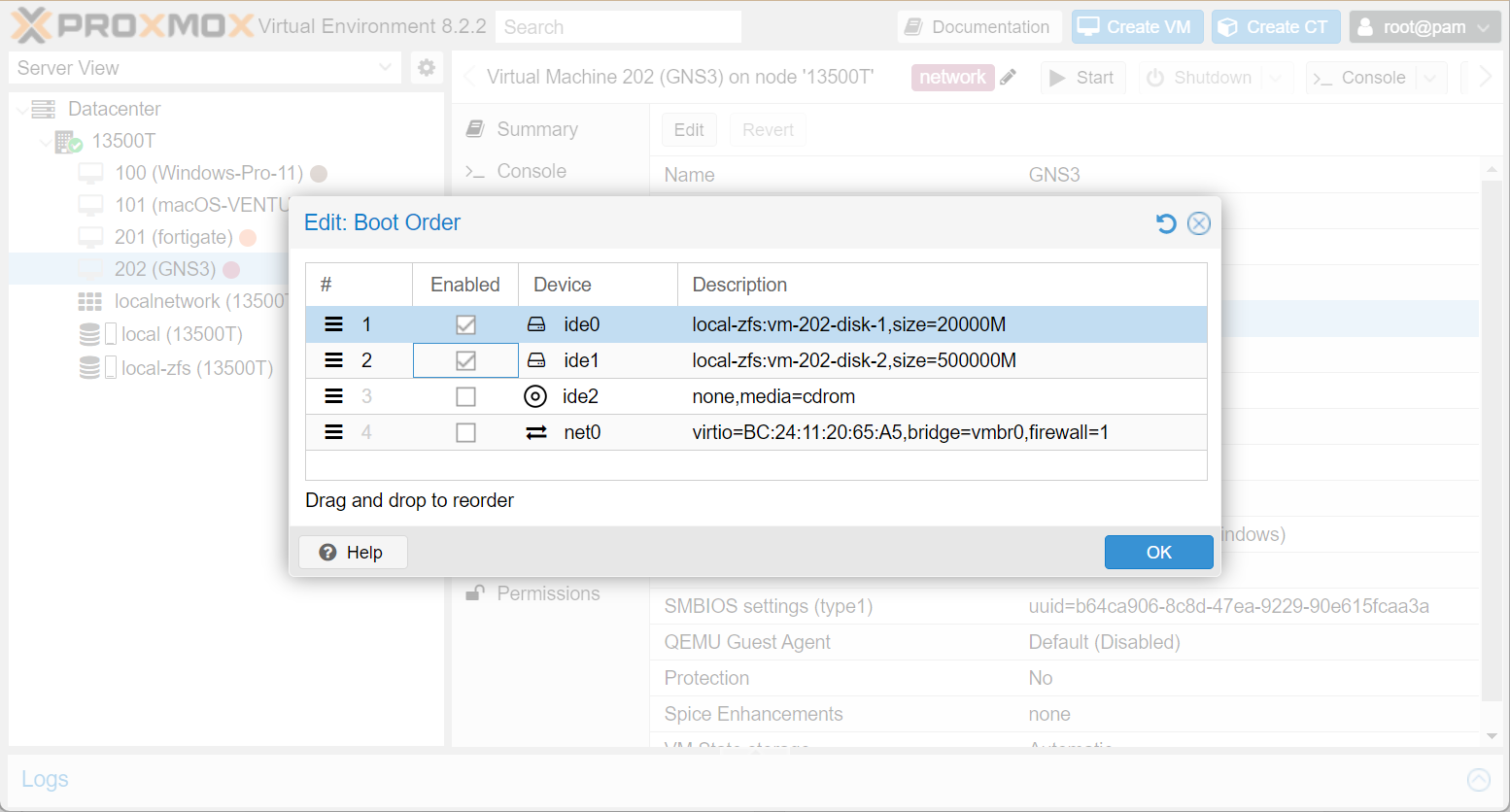

이후 부팅 순서를 ide0으로 잡아주시면 됩니다.

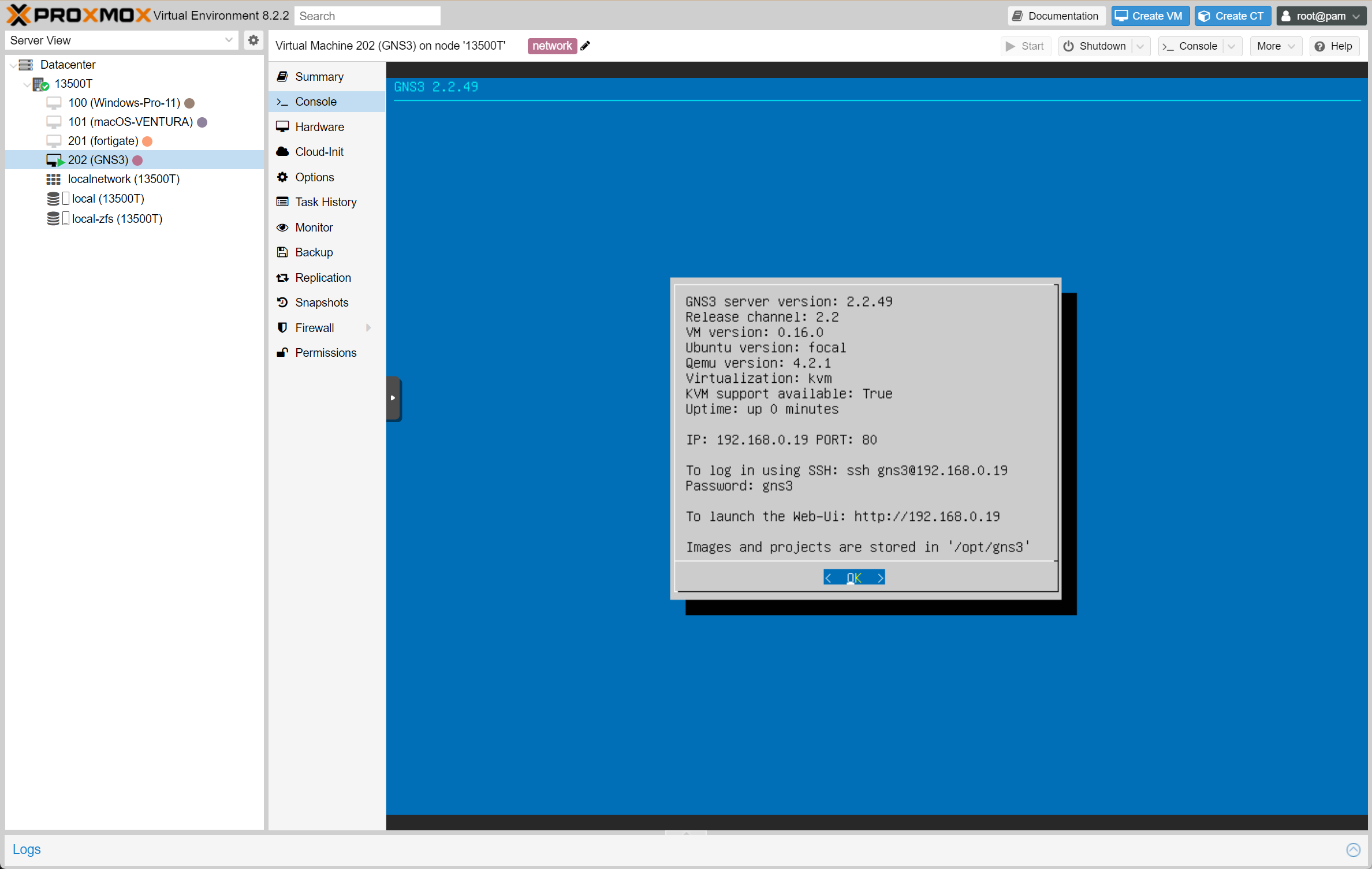

이후 VM 구동시키면 아래와 같이 정상적으로 부팅이 됩니다.

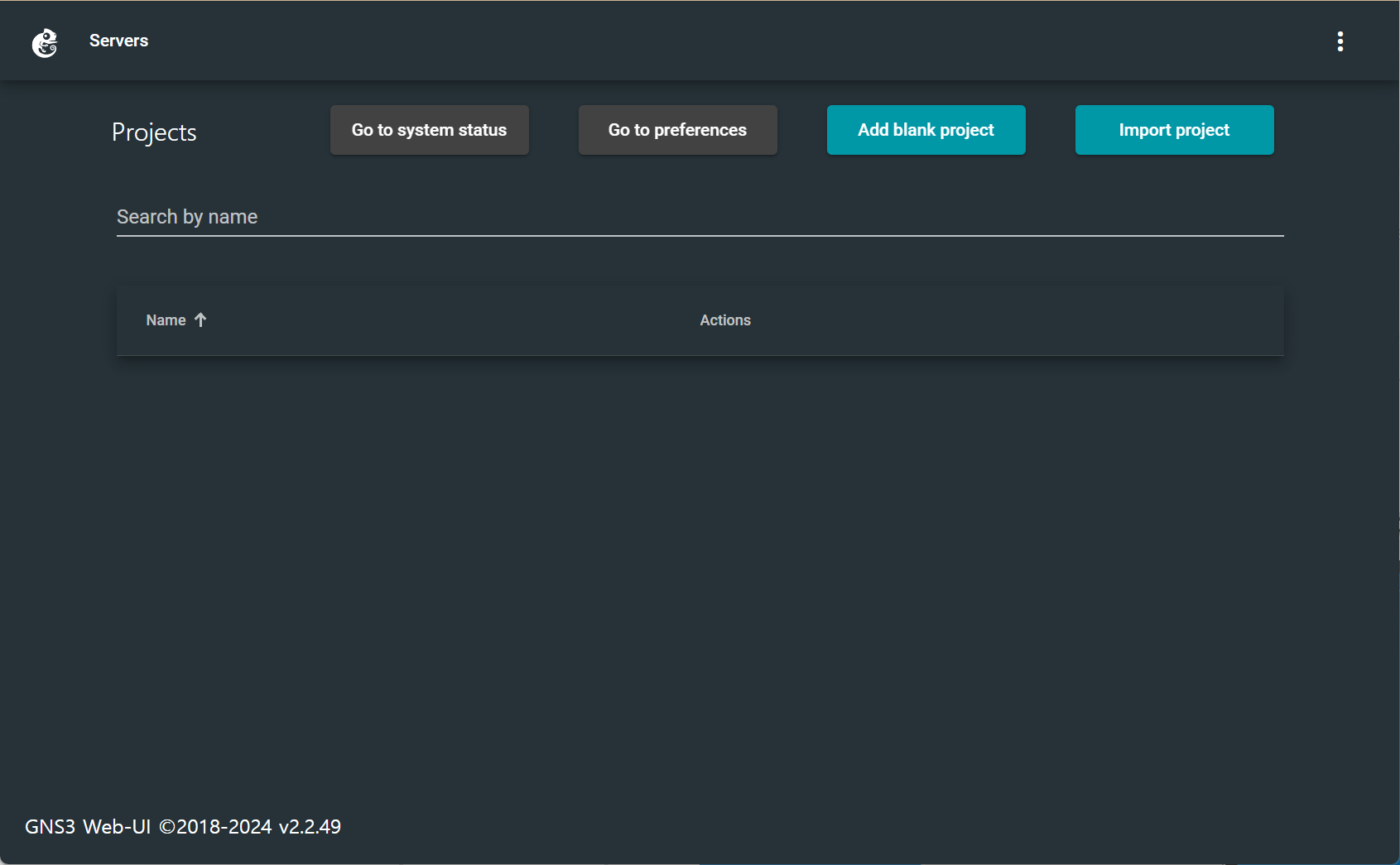

접속은 화면에 나온 정보로 접속을 하시면 아래와 같이 보이면 정상입니다.
