GNS3에서 ping 테스트 하기

간단하지만, 아래의 구성에서 ping을 테스트 하기 위해서는 fortigate 방화벽 정책도 필요합니다.

이전 글에서 말했듯이 현재의 구성으로 테스트를 한다면, fortigate의 방화벽 기능도 같이 익힐 수 있게 됩니다.

그 예시로 한개 작성해 봅니다.

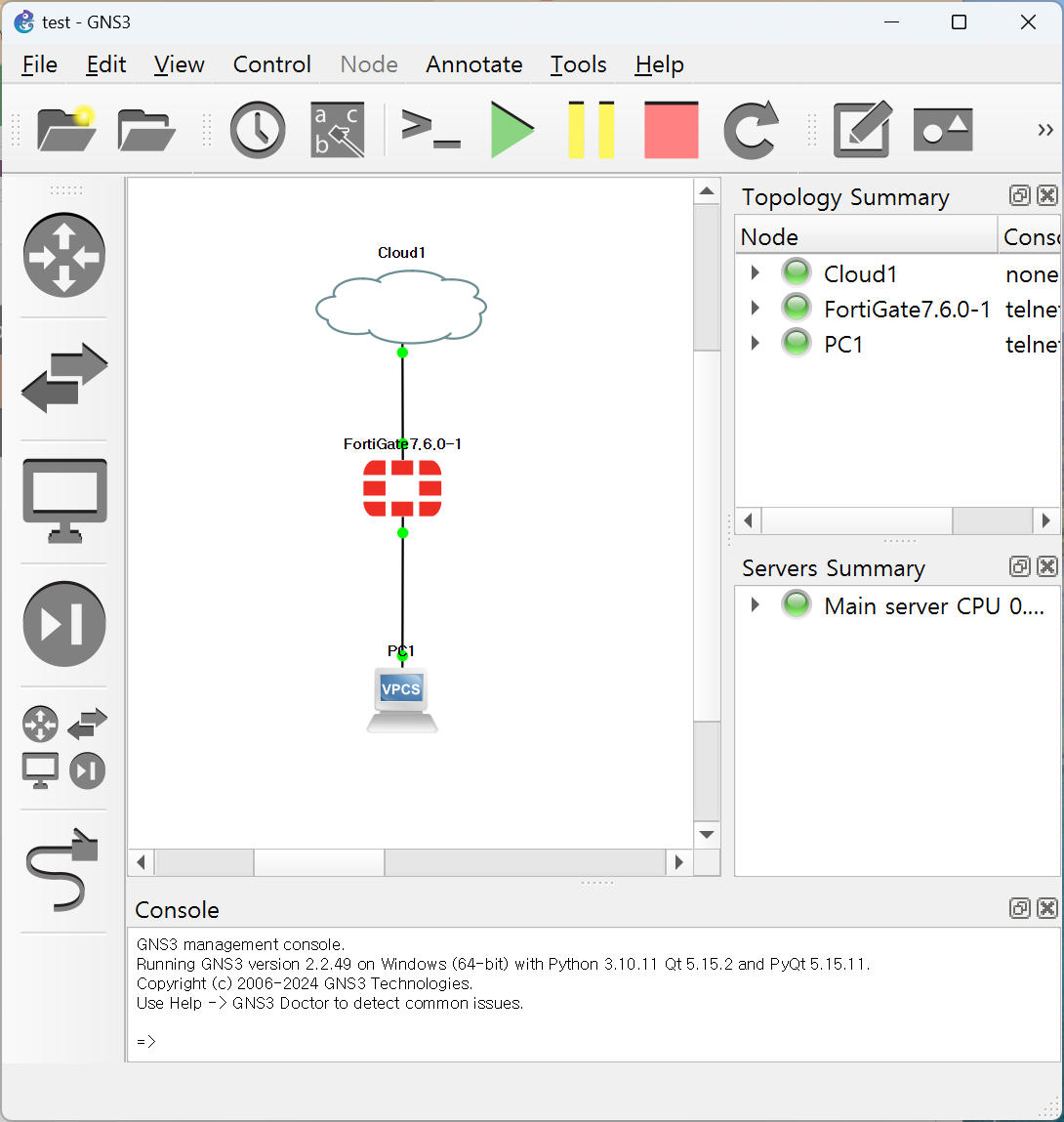

위의 구성에서 PC1이 인터넷이 되게 하기 위해선 아래의 작업이 필요합니다.



1. fortigate에서 PC1이 받아들여야할 새로운 네트워크 구성

2. PC1이 fortigate에서 구성한 네트워크의 IP를 받아오기

3. PC1이 fortigate를 통해서 통신이 가능하게할 정책 수립

4. PC1이 IP를 받아와 ping 테스트 하기



해보겠습니다.

1. fortigate에서 PC1이 받아들여야할 새로운 네트워크 구성

  - Port2를 새로운 대역으로 구성



2. PC1이 fortigate에서 구성한 네트워크의 IP를 받아오기

  - Port2에 DHCP Server 기능 활성화

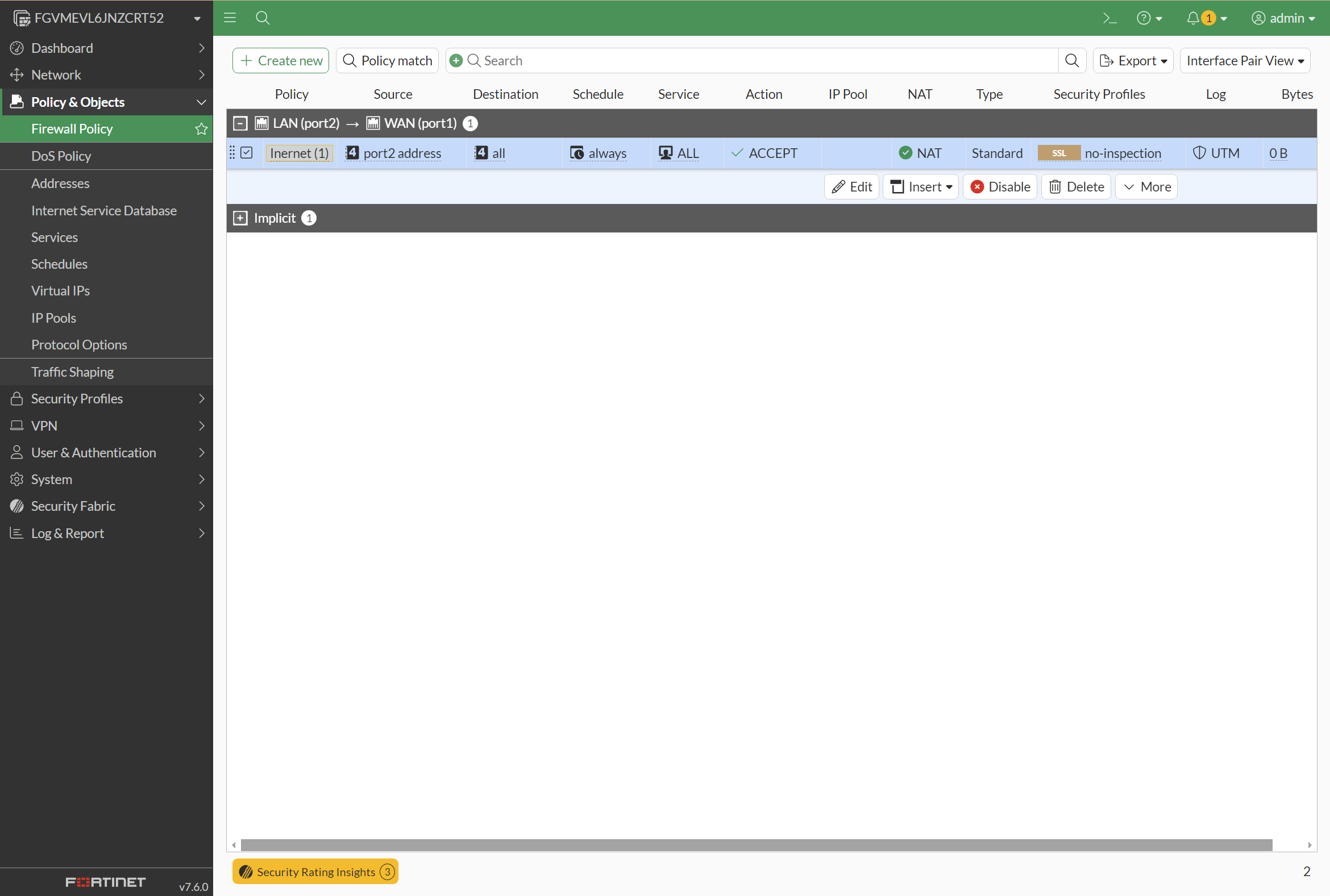

3. PC1이 fortigate를 통해서 통신이 가능하게할 정책 수립

  - Port2(LAN) -> Port1(WAN)의 통신 가능 정책 적용



4. PC1이 IP를 받아와 ping 테스트 하기

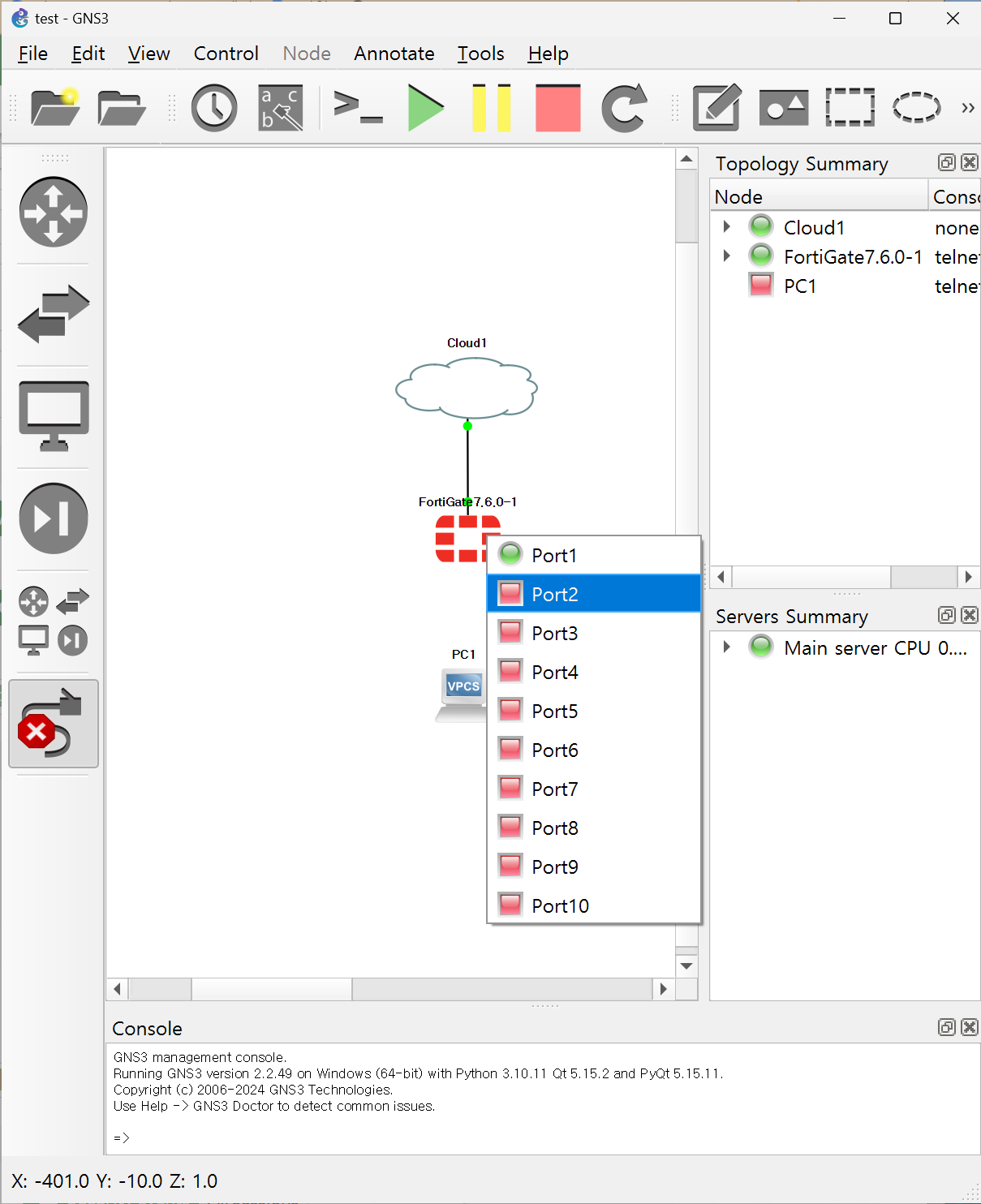

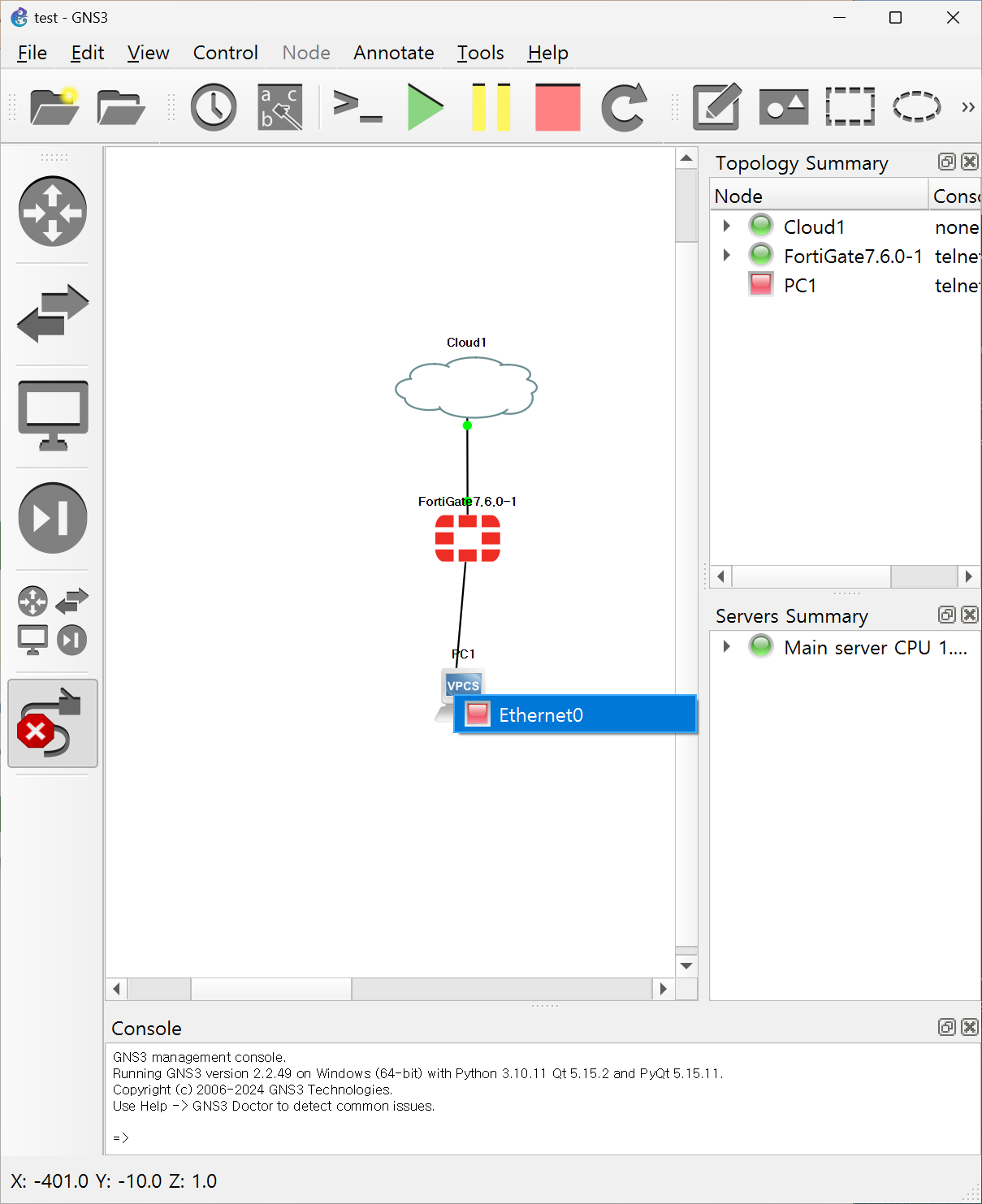

  - Fortigate의 Port2를 PC1의 Ethernet0에 연결하기

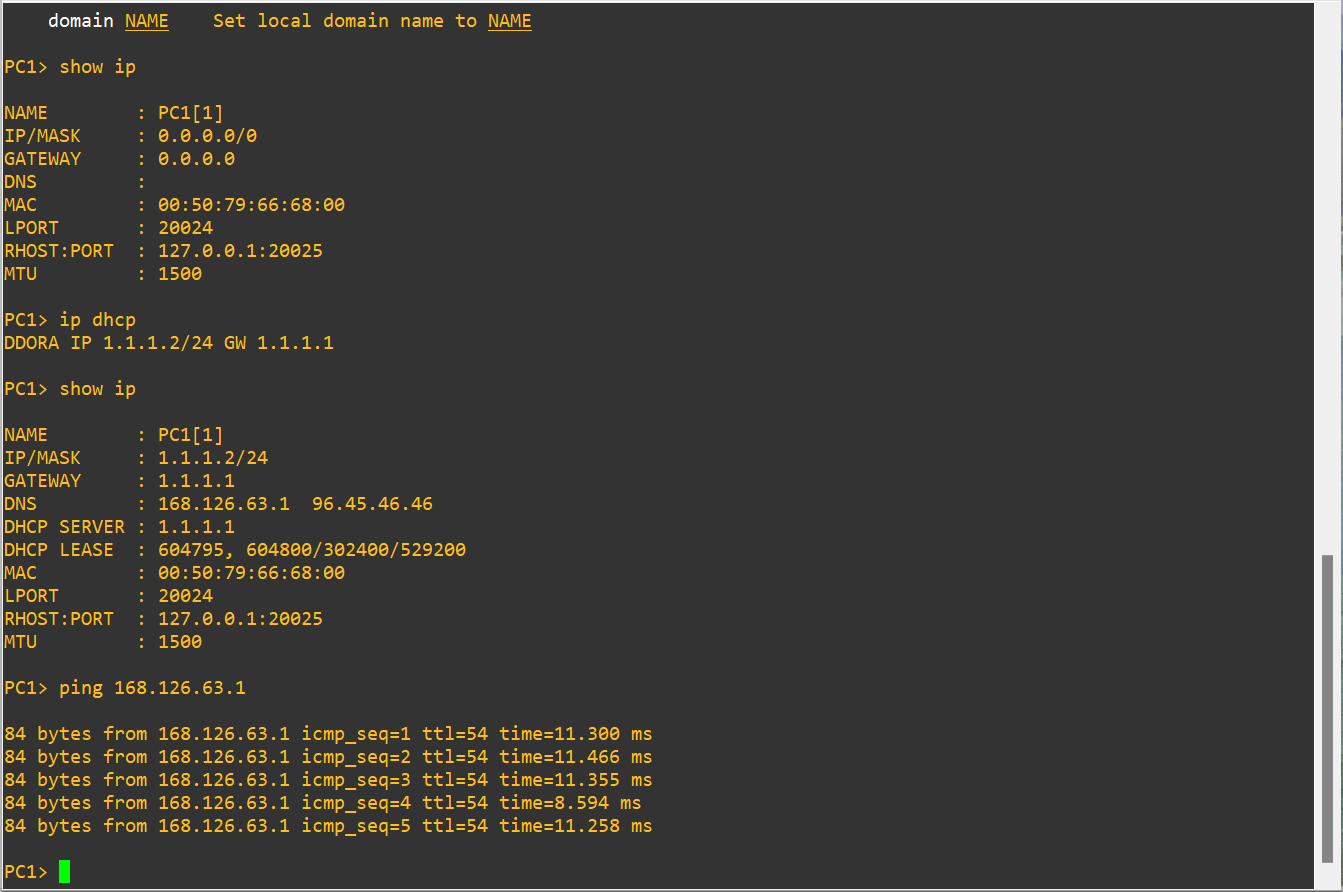

  - PC1을 시작하고 IP를 DHCP로 가져오기



  - PC1으로 외부 IP에 ping 체크 하기



테스트 완료.



ping이 방화벽 정책에 의한 것인지 확인하려면, 방화벽 정책을 Disable로 변경해 보세요.



앞으로의 테스트는 fortigate의 구성에서 PC1이 아닌 Windows PC, L2, L3 장치들을 추가해서 새로운 테스트를 보여드리겠습니다.
